화재 현장에서 어떤 재료는 금세 뜨거워져 주변으로 화세를 넓히는 반면, 어떤 재료는 한참 동안 열을 버텨내며 안전의 보루가 되어줍니다. 이러한 차이는 어디에서 비롯되는 것일까요? 바로 물질이 가진 고유한 열적 특성 때문입니다.
방재 및 소방 설계를 다루는 실무자라면 누구나 한 번쯤 들어봤을 세 가지 개념, 열용량, 열관성, 열확산율이 그 중심에 있습니다.
이 용어들은 서로 비슷하게 들릴 수 있지만, 열에 대한 물질의 반응을 전혀 다른 관점에서 설명하는 핵심 지표들입니다. 열용량은 물질이 얼마나 많은 열을 ‘저장’할 수 있는지를, 열전도율은 열이 물질을 얼마나 잘 ‘통과’하는지를, 그리고 열확산율은 물질 내부에 열이 얼마나 빨리 ‘퍼져’나가는지를 나타냅니다.
이 세 가지 개념을 명확히 이해하고 구분하는 것은 화재의 확산 속도를 예측하고, 효과적인 내화 설계를 구현하며, 궁극적으로 더 안전한 건축물을 만드는 데 있어 필수적입니다. 이번 포스팅에서는 각 개념의 정의와 공식을 명확히 짚어보고,
1. 열용량(Heat Capacity): 물질이 열을 ‘담는’ 능력의 비밀
1.1 열용량의 개념
열용량(Heat Capacity)은 어떤 물질의 온도를 1도(°C 또는 K) 올리는 데 필요한 열의 양을 의미합니다. 쉽게 비유하자면, 물질마다 가지고 있는 ‘열을 담는 그릇’의 크기라고 생각할 수 있습니다. 열용량이 큰 물질은 같은 양의 열을 가해도 온도가 천천히 올라갑니다.
마치 큰 그릇에 물을 부으면 수위가 천천히 차오르는 것과 같은 이치입니다. 반대로 열용량이 작은 물질은 적은 열에도 온도가 쉽게 변합니다. 방재 분야에서는 이 특성이 화재 시 특정 구획의 온도 상승 속도를 늦추는 중요한 척도가 됩니다.
1.2 발화 시간 공식과 열용량의 역할
방재 실무, 특히 화재 공학에서는 재료의 ‘단위 부피당 열용량'(rhoc)이 매우 중요하게 사용됩니다. 이는 재료가 얼마나 조밀하게(밀도, ρ) 열을 저장할 수 있는지(비열, c)를 나타내며, 얇은 재료의 발화 시간(tig)을 계산하는 아래 공식에서 핵심적인 역할을 합니다.
tig = (ρcl / q″) × (Tig – T∞)
| 기호 | 명칭 | 설명 | 단위 |
|---|---|---|---|
| tig | 발화 시간 (Time to ignition) | 재료가 화염에 노출된 후 발화에 이르기까지 걸리는 시간 | s (초) |
| ρ | 밀도 (density) | 재료의 단위 부피당 질량 | kg/m3 |
| c | 비열 (specific heat) | 재료 1kg의 온도를 1도 올리는 데 필요한 열에너지 | J/(kg·K) |
| l | 두께 (thickness) | 재료의 두께 (주로 2mm 미만의 얇은 재료에 적용) | m |
| q″ | 순열유속 (Net heat flux) | 단위 면적당 재료 표면에 가해지는 순수한 열에너지의 양 | W/m2 |
| Tig | 발화 온도 (Ignition temperature) | 재료가 스스로 불붙기 시작하는 표면 온도 | K 또는 °C |
| T∞ | 초기 온도 (Initial temperature) | 화염에 노출되기 전 재료의 초기 주변 온도 | K 또는 °C |

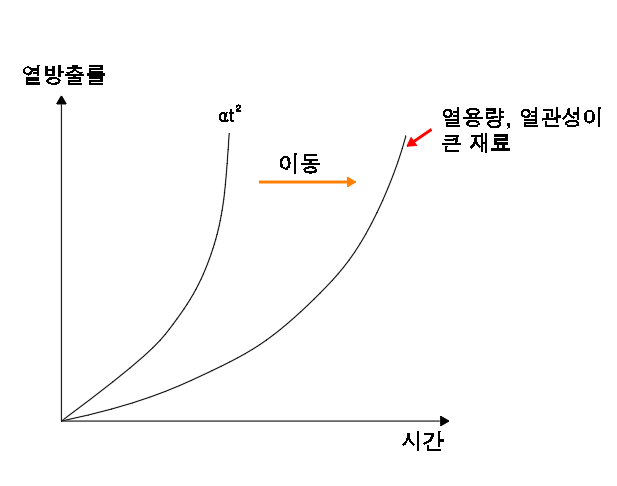

1.3 방재 실무에서의 의미
위 발화 시간 공식은 방재 실무자에게 매우 중요한 통찰을 줍니다. 공식을 보면, 발화 시간(tig)은 ρc (단위 부피당 열용량)와 정비례 관계에 있다는 것을 알 수 있습니다.
이는 곧, 밀도(ρ)가 높거나 비열(c)이 높은 재료일수록 발화하기까지 더 오랜 시간이 걸린다는 의미입니다. 열을 담는 그릇(ρc)이 클수록, 외부에서 열이 쏟아져 들어와도(q″) 발화 온도(Tig)라는 목표 수위까지 차오르는 데 시간이 오래 걸리는 것과 같습니다.
예를 들어, 콘크리트는 밀도와 비열이 모두 높아 ‘단위 부피당 열용량(ρc)’ 값이 매우 큽니다. 따라서 화재 시 동일한 열에 노출되더라도 발화점까지 온도가 오르는 데 매우 긴 시간이 필요합니다.
반면, 일부 플라스틱 폼 단열재는 밀도와 비열이 낮아 ρc 값이 작기 때문에 적은 열에도 표면 온도가 급격히 상승하여 빠르게 발화에 이르게 됩니다. 이처럼 재료의 열용량 특성을 이해하는 것은 실내 마감재의 화재 위험성을 평가하고 안전한 재료를 선택하는 데 필수적인 과정입니다.
2. 열관성(Thermal Inertia): 두꺼운 재료의 온도 변화에 저항하는 ‘버티는 힘’
2.1 열관성의 개념
열관성(Thermal Inertia)은 어떤 물질이 현재의 온도를 유지하려는 경향, 즉 온도 변화에 얼마나 잘 저항하는지를 나타내는 물리적 척도입니다.
관성(Inertia)이 멈춰있는 물체는 계속 멈춰 있으려고 하는 성질인 것처럼, 열관성이 큰 물질은 외부에서 열이 가해져도 온도가 매우 느리게 오르고, 반대로 열을 빼앗겨도 온도가 천천히 내려갑니다. 온도 변화에 ‘둔감’하게 반응하는 것입니다.
2.2 적용: 두꺼운 재료의 발화 시간 공식
이 열관성의 개념은 두께가 두꺼운 재료(Thermally Thick Material)의 표면이 발화점에 도달하는 시간(tig)을 예측하는 공식에서 핵심적인 역할을 합니다. 이 공식에서 kρc 항이 바로 열관성을 나타냅니다.
tig = (π/4) × (kρc) × [ (Tig – T∞) / q″ ]2
| 기호 | 명칭 | 설명 | 단위 |
|---|---|---|---|
| tig | 발화 시간 (Time to ignition) | 재료가 화염에 노출된 후 발화에 이르기까지 걸리는 시간 | s (초) |
| kρc | 열관성 (Thermal Inertia) | 재료의 온도 변화 저항도를 나타내는 값 | W2·s/m4·K2 |
| k | 열전도율 (Thermal conductivity) | 물질의 열전도 특성 | W/(m·K) |
| ρ | 밀도 (density) | 단위 부피당 질량 | kg/m3 |
| c | 비열 (specific heat) | 재료 1kg의 온도를 1도 올리는 데 필요한 열에너지 | J/(kg·K) |
| q″ | 순열유속 (Net heat flux) | 단위 면적당 재료 표면에 가해지는 순수한 열에너지의 양 | W/m2 |
| Tig | 발화 온도 (Ignition temperature) | 재료가 스스로 불붙기 시작하는 표면 온도 | K 또는 °C |
| T∞ | 초기 온도 (Initial temperature) | 화염에 노출되기 전 재료의 초기 주변 온도 | K 또는 °C |
2.3 방재 실무에서의 의미와 kρc의 역할
위 공식에서 가장 중요한 점은 발화 시간(tig)이 열관성(kρc)에 정비례한다는 것입니다. 이는 방재 실무자에게 다음과 같은 명확한 결론을 줍니다.
“열관성(kρc)이 큰 재료일수록 불이 붙는 데 훨씬 더 오랜 시간이 걸린다.”
kρc 값이 크다는 것은 다음 세 가지 특성이 복합적으로 작용한다는 의미입니다.
- 높은 열전도율(k): 표면에 가해진 열을 재료 내부 깊숙이 빠르게 ‘분산’시켜 표면 온도가 한 곳에 집중되는 것을 막아줍니다.
- 높은 밀도(ρ): 같은 부피라도 더 많은 분자들이 빽빽하게 모여있어, 전체 온도를 올리는 데 더 많은 에너지를 필요로 합니다.
- 높은 비열(c): 재료를 구성하는 분자 하나하나가 열을 ‘저장’하는 능력이 뛰어나, 많은 열을 흡수해도 온도 상승폭이 적습니다.
예를 들어, 콘크리트나 두꺼운 목재는 이 세 가지 값이 모두 높아 열관성이 매우 큽니다. 따라서 화재 시 열을 받아도 표면 온도가 매우 느리게 상승하여 대피 및 초기 소화 시간을 확보해 줍니다.
반면 열관성이 낮은 재료는 화염에 노출되면 표면 온도가 급격하게 치솟아 순식간에 발화할 위험이 큽니다. 따라서 건축물의 구조체나 마감재를 선택할 때, 이 열관성 값은 화재 안전성을 판단하는 핵심적인 지표가 됩니다.
3. 열확산율(Thermal Diffusivity): 열이 ‘퍼져나가는’ 빠르기의 지표
3.1 열확산율의 개념
열확산율(Thermal Diffusivity, 또는 열확산도)은 물질 내부에 열이 전달되었을 때, 그 열이 얼마나 빠르게 내부 전체로 퍼져나가는지를 나타내는 지표입니다. 이는 물질의 온도 변화 속도와 직접적으로 관련이 있습니다.
열확산율이 높은 물질은 한 지점에 가해진 열이 순식간에 물질 전체로 퍼져나가 전체 온도가 균일하게, 그리고 빠르게 상승합니다. 반면, 열확산율이 낮은 물질은 열이 가해진 부분만 국소적으로 뜨거워지고 다른 부분으로 열이 퍼지는 데 시간이 오래 걸립니다.
3.2 열확산율 관련 공식과 변수
열확산율(α)은 열전도율(k)을 밀도(ρ)와 비열(c)의 곱, 즉 단위 부피당 열용량으로 나눈 값입니다.
α = k / (ρ × cp)
| 기호 | 명칭 | 설명 | 단위 |
|---|---|---|---|
| α | 열확산율 (Thermal Diffusivity) | 물질 내에서 열이 확산되는 속도를 나타내는 척도 | m2/s |
| k | 열전도율 (Thermal Conductivity) | 물질의 열전도 특성 | W/(m·K) |
| ρ | 밀도 (density) | 단위 부피당 질량 | kg/m3 |
| cp | 정압 비열 (specific heat capacity at constant pressure) | 일정한 압력 하에서 물질 1kg의 온도를 1도 올리는 데 필요한 열에너지 | J/(kg·K) |
3.3 방재 실무에서의 의미
열확산율은 가연물의 ‘착화 시간’을 예측하는 데 매우 중요한 역할을 합니다. 화재 시 가연성 마감재의 표면 온도가 발화점까지 얼마나 빨리 도달하는지는 열확산율에 달려있습니다. 열확산율이 높은 목재와 같은 재료는 표면에 가해진 열이 내부로 빠르게 퍼져나가 표면 온도가 더디게 오릅니다.
하지만 열확산율이 낮은 발포 플라스틱 단열재(EPS 등)는 표면에 가해진 열이 내부로 잘 퍼지지 못하고 표면에만 머물러, 표면 온도가 매우 빠르게 발화점까지 치솟아 쉽게 착화되고 화재를 급격히 확산시킬 수 있습니다. 따라서 실내 마감재의 열확산율을 파악하는 것은 화재 초기 단계의 위험성을 평가하는 데 핵심적인 요소입니다.
4. 결론: 세 가지 열 특성의 상호작용과 방재 설계의 완성
지금까지 우리는 화재 안전의 핵심이 되는 세 가지 열 특성, 열용량(ρc), 열관성(kρc),열확산율(α)에 대해 깊이 있게 알아보았습니다. 이들은 각각 독립적인 개념처럼 보이지만, 실제 방재 설계 현장에서는 서로 긴밀하게 상호작용하며 재료의 내화 성능을 완성하는 유기적인 관계를 맺고 있습니다.
4.1 상호 관계: 하나의 공식으로 보는 세 가지 특성
이들의 관계는 열확산율의 공식 α = k / (ρc)을 통해 가장 명확하게 이해할 수 있습니다. 이 공식을 약간 변형하면 k = α * (ρc)가 됩니다. 이 관계를 열관성 공식 kρc에 대입해 보면 다음과 같은 관계가 도출됩니다.
열관성 (kρc) = 열확산율 (α) × (열용량 (ρc))²
이 관계식은 우리에게 매우 중요한 통찰을 줍니다. 재료의 온도 변화에 대한 저항력, 즉 열관성은 단순히 열을 저장하는 능력(열용량)뿐만 아니라, 그 열이 내부로 얼마나 잘 퍼져나가는지(열확산율)와도 복합적으로 연관되어 있다는 것입니다.
4.2 실무적 관점에서의 종합적 활용
결국 성공적인 방재 설계는 화재 시 재료의 발화 시간을 최대한 지연시키는 것을 목표로 합니다. 이를 위해 우리는 세 가지 특성을 종합적으로 고려해야 합니다.
- 높은 열용량(ρc) 확보: 기본적으로 재료가 많은 열을 ‘담을 수 있어야’ 합니다. 이는 내화 성능의 가장 기본적인 전제 조건입니다.
- 높은 열관성(kρc) 추구: 두꺼운 구조체의 경우, 온도 변화에 대한 ‘저항력’을 극대화해야 합니다. 이는 높은 열용량을 바탕으로 열전도율(k)까지 적절히 확보될 때 달성할 수 있습니다.
- 열확산율(α)의 전략적 이해: 열확산율이 낮다고 무조건 안전한 것은 아닙니다. 열이 표면에만 머물러 급격한 온도 상승을 유발할 수 있기 때문입니다. 따라서 재료의 사용 목적에 따라 열이 내부로 적절히 분산되어 표면의 위험을 줄일 수 있는지를 반드시 함께 평가해야 합니다.
결론적으로, 재료의 화재 위험성을 평가할 때 ‘불연재’라는 단편적인 사실에만 의존해서는 안 됩니다. 재료의 두께에 따라 발화 시간을 지배하는 열용량과 열관성의 개념을 적용하고, 열확산율을 통해 온도 변화의 패턴까지 예측할 수 있을 때, 비로소 우리는 데이터에 기반한 과학적인 방재 설계를 완성하고 더 안전한 공간을 만들어낼 수 있을 것입니다.
